工廠生產用電監控、電力能耗監測系統是運用物聯網技術對工廠生產的電力、水、煤氣、環境、氣體、等數據進行監控；工廠生產用電監控、電力能耗監測系統不僅可以提高我們生產的安全也能降低我們的人工成本同時也避免因為人工誤操作而帶來的安全隱患。工廠生產用電監控、電力能耗監測系統現在大規模的運用在生產、電子、倉儲、等一些對環境要求較高的企業。
一、方案意義
1、監測不同機型，在每一個出廠測試位置，每一個測試環節的用電情況（持續時間，電流、功率數值，消耗電能）；
2 、統計每一臺設備，在生產測試環節的總用電情況（持續時間，總消耗電能，最大功率）。
3、統計每一個出廠測試位置，周、月、年的用電情況（總工作時間，總電能消耗，最大功率）。
4 、統計工廠出廠測試位置總的用電情況（總工作時間，總電能消耗，最大功率）。
5、統計、監測工廠其它用電設備，以及工廠車間照明的用電情況（周、月、年的總電能消耗，以及最大功率）。
6、在電腦上實時顯示所有用電點的用電情況。
7、對相關數據生成歷史數據庫，報表、曲線，為生產管理提供真實的用電數據。
二、方案概述
1、基于智能傳感網絡和監控軟件，設計更穩定、更可靠、更安全的電力監控無線通訊網絡方案，實現電力監控裝置數據的無線傳輸；
2、選擇穩定、可靠，安裝、使用、維護更方便的產品方案；
3、在每一個監測點，配置電力監控儀表及相應的無線傳輸裝置，用電數據直接通過無線傳感網絡上傳至智能網關；
4、監控室，配置一臺監控計算機，一套XL.view監控軟件和一臺XL90智網關。智能網關通過無線網絡讀取電力監控儀表的數據，通過以太網，將數據轉發給監控計算機。
5、監控計算機上運行的XL.view監控軟件，讀取XL90智能網關上傳的數據后，進行分析、統計、計算、判斷等等處理，在人機界面上實時顯示各監測點的用電數據，生成歷史數據，報表、曲線，報警等等用戶需求的信息。

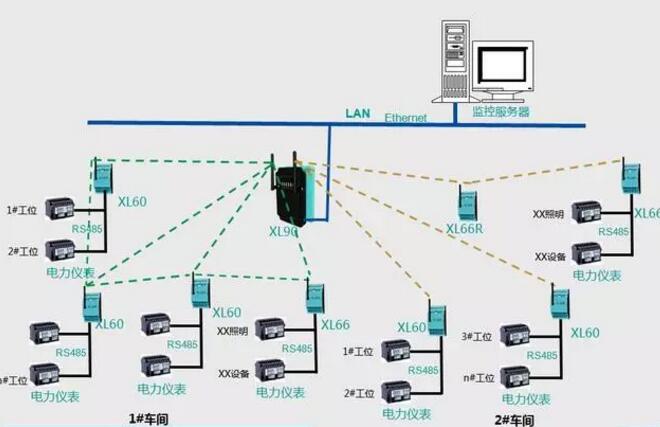

三、方案示意圖
1、智能網關通過2.4GHz、433MHz無線網絡讀取節點設備數據，進行處理、通信協議轉換后，通過局域網，上傳數據至監控服務器；
2、選配智能轉換器，讀取節點電力儀表采集的信號，通過2.4GHz或433MHz方式接入傳感網絡；
四、方案配置
1、智能網關
智能網關，集通訊管理、數據接收、協議轉換、數據處理轉發等功能，支持手機WiFi現場調試，也叫無線網關，工業物聯網智能網關，工業通信網關，無線傳感管理主機等，屬于無線傳感器網絡產品，可同時接收多個無線傳感器數據，支持2路以太網口（Ethernet）、RS485和1路RS232串口、無線傳輸?shù)壬闲蟹绞剑?可選GPRS，433MHZ，2.4GHZ等無線傳輸方式。
智能網關，也叫無線網關，工業物聯網智能網關，工業通信網關，無線傳感管理主機等，屬于無線傳感器網絡產品。它的應用范圍廣，無需布線，減少運維成本，安裝便捷，即插即用，適用于機房、機站動力、環境監控系統，低壓配電監控系統，電能數據監控系統，工廠機器設備、生產線運行狀態監控系統，生產信息采集系統等無線監測與預警。
2、智能測控裝置
智能測控裝置，集數據采集、預警控制、無線傳輸?shù)裙δ?，功耗低，高穩定性，支持手機WiFi現場調試，也叫無線數據采集終端、無線測控終端，無線控制器等，屬于無線傳感器網絡產品，支持4路DI，4路DO，5路模擬量輸入，1路RS485，可選GPRS，433MHZ，2.4GHZ等無線傳輸方式。
智能測控裝置，也叫無線數據采集終端、無線測控終端，無線控制器等。它的應用范圍廣，無需布線，減少運維成本，安裝便捷，即插即用，適用于供水管網、供氣管網、供油管網、環境、制造業、化工、能源、倉儲、辦工場所等環境的溫度實時采集、無線傳輸、現場或遠程監測和預警。
3、智能轉換器
智能轉換器，集數據讀取、協議轉換、無線傳輸?shù)裙δ?，支持手機WiFi現場調試，也叫無線信號轉換器，工業級無線路由器等，屬于無線傳感器網絡產品，作為控制裝置、測控儀表、智能設備等接入無線傳感網絡的節點產品，通過RS485接口讀取相關設備的數據，再通過無線方式上傳，可選GPRS，433MHZ，2.4GHZ等無線傳輸方式。
智能轉換器，也叫無線信號轉換器，工業級無線路由器等，屬于無線傳感器網絡產品。它的應用范圍廣，無需布線，減少運維成本，安裝便捷，即插即用，適用于低壓配電監控系統、自動抄表系統、樓宇能源管理系統、機房、機站動環監控系統等。
4、電力監控儀表
電力監控儀表 ，主要監測三相電壓、電流、有功、無功、功率因數、頻率、電能等導軌安裝，配有開環式電流互感器，安裝便捷，直連電壓輸入高達600VAC（無需PT）。
電力監控儀表 ，有三相四線、三相四線平衡、三相三線、三相三線平衡、一相兩線、一相三線多種接線方式，通過2.4GHz或433MHz無線接入智能傳感網絡。

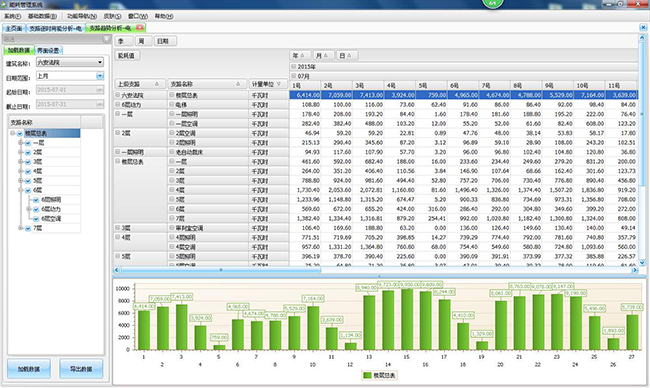

5、組態監控軟件
組態監控軟件，無需安裝客戶端軟件，只需打開瀏覽器即可監控數據，支持PC端、手機和PAD監控的，也叫上位機監控軟件和上位機監控系統。
組態監控軟件，適用于管網管溝環境監測、能源管理系統、電力監控系統、農業大棚監測、養殖環境監測、危化品環境監測、倉儲館藏環境監測、大氣環境監測和生產智能制造監控等監控領域。
五、適用范圍
工廠生產用電監控、電力監測系統，適用于電子、汽車、鋼鐵、機械、食品、醫藥等各行業制造業工廠生產的用電能耗監控。
